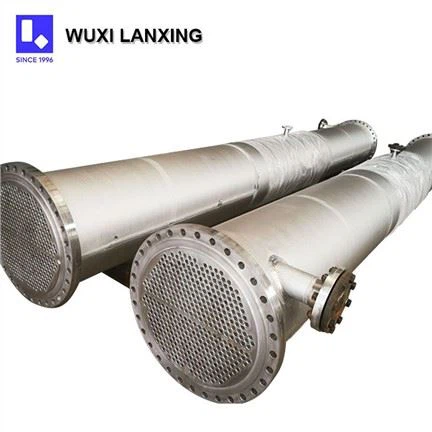

مبادل حراري شل وأنبوب للنفط

مقدمة

إن المبادلات الحرارية -والأنبوبية لتطبيقات الزيت عبارة عن أجهزة حرارية أساسية مصممة خصيصًا للتبادل الحراري الفعال بين الزيت (الزيت الهيدروليكي، الزيت الخام، زيت التشحيم، زيت الوقود، إلخ.) والسوائل الثانوية (مياه التبريد، البخار، زيت نقل الحرارة، إلخ.) في العمليات الصناعية. إنها مناسبة بشكل خاص لتطبيقات درجات الحرارة العالية-والضغط العالي-والتدفق-العالي-لتبريد الزيت والتدفئة واسترداد الحرارة المهدرة، مما يحقق كفاءة تبادل الحرارة بما يزيد عن 90% وتشغيلًا مستقرًا في ظل الظروف القاسية. تُستخدم هذه المبادلات الحرارية على نطاق واسع في صناعات مثل النفط والغاز والبتروكيماويات وتوليد الطاقة والآلات الثقيلة، وهي الخيار المفضل لأنظمة الإدارة الحرارية للنفط.

مبدأ العمل

يتدفق الزيت الساخن داخل الأنابيب (جانب الأنبوب) أو على جانب الصدفة (خارج الأنابيب)، بينما يتدفق السائل الثانوي (مصدر التبريد/الحرارة) بشكل معاكس-حاليًا أو متقاطعًا-حاليًا على الجانب المقابل. تجبر الحواجز السائل الجانبي -على الانجراف بشكل متكرر عبر حزمة الأنبوب، مما يؤدي إلى تعزيز الاضطراب ومعامل نقل الحرارة. يتم نقل الحرارة من خلال جدران الأنبوب لتسخين أو تبريد الزيت لتلبية متطلبات درجة حرارة العملية (على سبيل المثال، تبريد الزيت الهيدروليكي من 60 درجة إلى 40 درجة، أو تسخين الزيت الخام من 40 درجة إلى 80 درجة).

الميزات الرئيسية

1. كفاءة عالية: يوفر تصميم الغلاف-الجانبي والأنبوبي-الجانبي مساحة كبيرة للتبادل الحراري، مما يتيح نقل الحرارة بكفاءة ويجعله مناسبًا لظروف التشغيل-درجة الحرارة العالية والضغط العالي-.

2. مقاومة التآكل: اعتمادًا على بيئة التشغيل، يمكن اختيار مواد مختلفة للأنابيب والقشرة، مثل الفولاذ المقاوم للصدأ وسبائك التيتانيوم، مما يوفر مقاومة ممتازة للتآكل.

3. سهولة الصيانة: تصميم حزمة الأنبوب القابل للفصل يسهل التنظيف والصيانة، مما يزيد من عمر خدمة المعدات.

4. المرونة: يمكن تخصيص الأحجام والتكوينات المخصصة لتلبية الاحتياجات المحددة، وتلبية متطلبات التبادل الحراري للسوائل المختلفة.

مجالات التطبيق

1. تكرير البترول: يستخدم لتسخين وتبريد الزيت الخام والتبادل الحراري لسوائل العمليات المختلفة.

2. الصناعة الكيميائية: تستخدم للإدارة الحرارية في المفاعلات والفواصل وغيرها من المعدات.

3. صناعة الطاقة: على سبيل المثال، كجزء من أنظمة تبريد المياه في محطات توليد الطاقة.

4. تجهيز الأغذية: يستخدم لتسخين أو تبريد السوائل في عمليات إنتاج الأغذية والمشروبات.

تدابير السلامة

1. مراقبة الضغط: مجهزة بمقاييس الضغط وصمامات الأمان لضمان عمل المعدات ضمن الحدود الآمنة.

2. التحكم في درجة الحرارة: يتم مراقبة درجة حرارة السوائل في الوقت الحقيقي باستخدام أجهزة استشعار درجة الحرارة لمنع ارتفاع درجة الحرارة.

3. كشف التسرب: يتم تضمين نظام كشف التسرب لضمان السلامة التشغيلية.

ميزتنا

1. خدمة تخصيص منتج أوعية الضغط

2. الشركة المصنعة لأوعية الضغط، نظام إدارة الجودة ISO9001

3. على دراية بمواصفات أوعية الضغط الأجنبية، مع مؤهلات تصميم وتصنيع أوعية الضغط الأمريكية ASME وEU PED وJIS اليابانية وأوعية DOSH الماليزية التي تم تسليمها بنجاح

4. تجربة تشغيل مشاريع تصدير التجارة الخارجية المهنية
