كيف يؤثر سمك صفيحة الأنبوب على أداء المبادل الحراري على شكل U والأنبوب والقشرة؟

باعتباري موردًا رائدًا للمبادلات الحرارية U-Tube وShell، فقد شهدت بنفسي الدور الحاسم الذي تلعبه سماكة لوح الأنبوب في أداء هذه القطع الأساسية من المعدات. في هذه المدونة، سوف نستكشف بشكل متعمق كيف تؤثر سماكة صفيحة الأنبوب على الجوانب المختلفة لوظيفة المبادل الحراري على شكل U-Tube وShell.

السلامة الهيكلية

تعمل لوحة الأنبوب كمكون هيكلي حاسم في المبادل الحراري على شكل U-Tube وShell. إنه يثبت الأنابيب في مكانها ويفصل بين السوائل الجانبية والجانبية للأنبوب. إحدى الطرق الأساسية التي يؤثر بها سمك صفيحة الأنبوب على المبادل الحراري هي من حيث السلامة الهيكلية.

توفر صفيحة الأنبوب السميكة مقاومة أكبر للضغوط الميكانيكية. أثناء تشغيل المبادل الحراري، توجد فروق كبيرة في الضغط بين السوائل الجانبية والجانبية للأنبوب. يمكن أن تتسبب فروق الضغط هذه في تشوه صفيحة الأنبوب أو حتى تشققها إذا لم تكن سميكة بدرجة كافية. على سبيل المثال، في تطبيقات الضغط العالي، قد تنتفخ صفيحة الأنبوب الرقيقة أو تتعرض لانحراف مفرط، مما يؤدي إلى فقدان محاذاة الأنبوب واحتمال تسرب الأختام بين الأنابيب وصفيحة الأنبوب.

علاوة على ذلك، تلعب الضغوط الحرارية دورًا أيضًا. عندما يكون المبادل الحراري قيد التشغيل، يكون هناك اختلاف في درجة الحرارة بين سوائل جانب الغلاف وجانب الأنبوب. يؤدي هذا الاختلاف في درجة الحرارة إلى تمدد ورقة الأنبوب وتقلصها. تتمتع صفيحة الأنبوب السميكة بكتلة أكبر ويمكنها تحمل دورات التمدد والانكماش الحراري بشكل أفضل دون أن تتشوه. مع مرور الوقت، قد تتسبب صفيحة الأنبوب الرقيقة جدًا في حدوث تشققات إجهاد بسبب التدوير الحراري المتكرر، مما قد يؤدي إلى الإضرار بسلامة المبادل الحراري بالكامل.

كفاءة نقل الحرارة

يمكن أن يكون لسمك صفيحة الأنبوب أيضًا تأثير غير مباشر على كفاءة نقل الحرارة لمبادل حراري على شكل أنبوب وغطاء. تعمل صفيحة الأنبوب كحاجز بين السائلين، ويؤثر سمكها على المقاومة الحرارية الشاملة للنظام.

تتميز صفائح الأنبوب السميكة بشكل عام بمقاومة حرارية أعلى. وهذا يعني أن الأمر يستغرق وقتًا أطول حتى تنتقل الحرارة عبر صفيحة الأنبوب من السائل الساخن (إما في جانب الصدفة أو جانب الأنبوب) إلى السائل البارد. ونتيجة لذلك، ينخفض ​​معدل نقل الحرارة الإجمالي في المبادل الحراري. في التطبيقات الصناعية حيث يعد نقل الحرارة بكفاءة أمرًا بالغ الأهمية لعمليات مثل توليد الطاقة أو التصنيع الكيميائي، يمكن أن يؤدي انخفاض كفاءة نقل الحرارة إلى زيادة استهلاك الطاقة وزيادة تكاليف التشغيل.

ومع ذلك، من المهم ملاحظة أن تأثير سماكة صفيحة الأنبوب على كفاءة نقل الحرارة ليس واضحًا دائمًا. تلعب عوامل أخرى مثل مادة صفيحة الأنبوب، وتصميم المبادل الحراري، ومعدلات تدفق السوائل أيضًا أدوارًا مهمة. على سبيل المثال، إذا كانت لوحة الأنبوب مصنوعة من مادة عالية التوصيل، فقد يتم تخفيف الزيادة في المقاومة الحرارية بسبب السُمك إلى حد ما.

تدفق السوائل وانخفاض الضغط

يمكن أن يؤثر سمك صفيحة الأنبوب على نمط تدفق السائل وانخفاض الضغط داخل المبادل الحراري. تحتوي صفيحة الأنبوب على ثقوب تمر من خلالها الأنابيب، ويؤثر سمك صفيحة الأنبوب على طول هذه الثقوب.

في جانب الأنبوب، تعني صفيحة الأنبوب الأكثر سمكًا طولًا أطول لواجهة صفيحة الأنبوب إلى الأنبوب. يمكن أن يسبب هذا زيادة في انخفاض ضغط الأنبوب - السائل الجانبي أثناء تدفقه عبر الأنابيب. يتطلب انخفاض الضغط العالي المزيد من الطاقة لضخ السائل من خلال المبادل الحراري، مما قد يزيد من تكاليف التشغيل. بالإضافة إلى ذلك، يمكن أن يؤدي انخفاض الضغط المفرط إلى انخفاض معدل تدفق السائل الجانبي للأنبوب، مما قد يؤثر على أداء نقل الحرارة.

على جانب الغلاف، يمكن أن يؤثر سمك صفيحة الأنبوب أيضًا على نمط تدفق السائل. إذا كانت طبقة الأنبوب سميكة جدًا، فقد يؤدي ذلك إلى تعطيل التدفق الطبيعي للسائل الجانبي للقشرة حول الأنابيب، مما يتسبب في مناطق راكدة التدفق أو توزيع التدفق غير المتساوي. يمكن أن يؤدي ذلك إلى ظهور نقاط ساخنة وسوء نقل الحرارة في مناطق معينة من المبادل الحراري.

اعتبارات التصنيع والتكلفة

من منظور التصنيع، فإن سمك صفيحة الأنبوب له آثار كبيرة. عادةً ما يكون تصنيع صفائح الأنابيب السميكة أكثر صعوبة وتكلفة. تستغرق عمليات المعالجة الآلية اللازمة لإنشاء الثقوب للأنابيب وقتًا أطول وأكثر تعقيدًا عند التعامل مع صفائح الأنابيب السميكة.

تزداد تكلفة المواد الخام أيضًا مع سمك لوح الأنبوب. غالبًا ما تكون المواد عالية الجودة مطلوبة لألواح الأنابيب السميكة لضمان القوة والمتانة اللازمتين. بالإضافة إلى ذلك، يمكن أن تكون تكلفة النقل والتركيب أعلى بالنسبة للمبادلات الحرارية ذات صفائح الأنابيب السميكة بسبب وزنها المتزايد.

ومع ذلك، من الضروري تحقيق التوازن بين اعتبارات التصنيع والتكلفة وبين الأداء طويل المدى للمبادل الحراري. قد يؤدي الاستثمار في ألواح الأنابيب السميكة قليلاً إلى زيادة التكلفة الأولية ولكنه قد يؤدي إلى انخفاض تكاليف الصيانة وإطالة عمر المعدات على المدى الطويل.

تطبيقات الصناعة والتوصيات

في الصناعات المختلفة، تختلف متطلبات سمك صفائح الأنبوب بناءً على ظروف التشغيل المحددة. على سبيل المثال، في صناعة البتروكيماويات، حيث غالبًا ما تتعرض المبادلات الحرارية لبيئات عالية الضغط ودرجات الحرارة العالية، تُستخدم عادةً صفائح الأنابيب السميكة لضمان السلامة الهيكلية للمعدات وسلامتها.

في صناعة الأغذية والمشروبات، حيث تعد النظافة ومقاومة التآكل أمرًا بالغ الأهمية، يمكن تحسين سمك لوح الأنبوب لتحقيق التوازن بين كفاءة نقل الحرارة وسهولة التنظيف. في بعض الحالات، يمكن استخدام لوح أنبوبي أرق إذا كانت ضغوط التشغيل ودرجات الحرارة منخفضة نسبيًا.

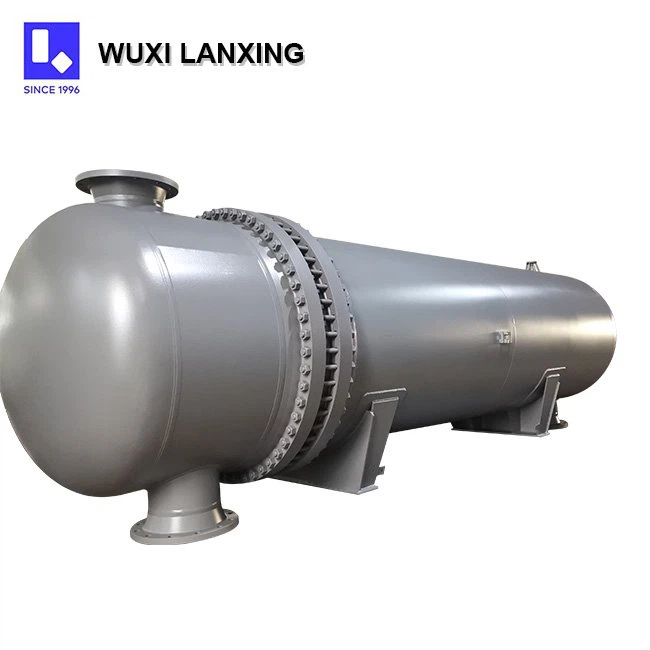

باعتبارنا موردًا للمبادل الحراري للأنبوب والغطاء، نوصي بإجراء تحليل شامل لظروف التشغيل، بما في ذلك الضغط ودرجة الحرارة وخصائص السوائل ومعدلات التدفق، قبل تحديد سمك لوحة الأنبوب المناسب. نحن نقدم أيضًا مجموعة منأنبوب قذيفة مبادل حراري مبرد بالماءومبادل حراري من النوع الصدفي والأنبوبخيارات بسماكات مختلفة لألواح الأنابيب لتلبية الاحتياجات المتنوعة لعملائنا. ملكنامبادلات القشرة والأنبوبتم تصميمها وتصنيعها بدقة لضمان الأداء الأمثل والموثوقية.

الاتصال للشراء والتشاور

إذا كنت في السوق لشراء مبادل حراري على شكل U - Tube وShell أو كنت بحاجة إلى مزيد من المعلومات حول كيفية تحديد سمك لوح الأنبوب المناسب لتطبيقك، فنحن هنا لمساعدتك. يتمتع فريق الخبراء لدينا بمعرفة وخبرة واسعة في صناعة المبادلات الحرارية ويمكنه تزويدك بالمشورة المهنية والحلول المخصصة. لا تتردد في الاتصال بنا لبدء مناقشة الشراء واستكشاف كيف يمكن لمبادلاتنا الحرارية أن تلبي متطلباتك المحددة.

مراجع

1. إنكروبيرا، إف بي، وديويت، دي بي (2002). أساسيات نقل الحرارة والكتلة. جون وايلي وأولاده.
2. شاه، آر كيه، وسيكوليتش، دي بي (2003). أساسيات تصميم المبادلات الحرارية. جون وايلي وأولاده.
3. تابوريك، ج. (1983). دليل تصميم المبادلات الحرارية. مؤسسة نصف الكرة الأرضية للنشر.
